3. REDUCTORES DE VELOCIDAD.

3.1 Definición.

Son dispositivos colocados sobre la superficie de rodadura, cuya finalidad es la de mantener unas velocidades de circulación reducidas a lo largo de ciertos tramos de vía.

Su efectividad reside en el hecho de crear una aceleración vertical en los vehículos al atravesar los dispositivos, que transmite incomodidad a los conductores y ocupantes cuando se circula a velocidades superiores a las establecidas.

Los Reductores de Velocidad (RDV), más comúnmente utilizados, se clasifican, atendiendo a su geometría, en los siguientes tipos:

Atendiendo a su ejecución, se pueden diferenciar los siguientes:

3.2 Criterios de implantación.

3.2.1 Ubicación.

Los Reductores de Velocidad contemplados en esta Instrucción tienen como misión mantener una velocidad que ya debería haberse visto reducida con otras medidas (por ejemplo: señalización, glorietas, etc.), normalmente dispuestas al principio de la travesía o tramo.

La distancia entre Reductores de Velocidad consecutivos deberá estar comprendida entre 50 y 200 m, si bien se procurará que no supere los 150 m.

3.2.2 Limitaciones.

No podrán instalarse Reductores de Velocidad salvo justificación técnica en los siguientes casos:

3.3 Criterios de diseño.

3.3.1 Materiales de construcción.

La calidad de los materiales empleados en la construcción deberá garantizar su estabilidad, unión a la calzada, indeformabilidad y durabilidad.

Para los Reductores de Velocidad fabricados in situ se consideran materiales adecuados el hormigón, cuya textura superficial estará comprendida entre 0,6-0,9 según NLT-335, ó, materiales de componente asfáltico. El coeficiente de rozamiento superficial para los fabricados con componentes asfálticos será al menos del 65% según la especificación para la calidad de obra terminada indicada en los Art. 540, 542 y 543 del PG3.

En los prefabricados los materiales suelen ser de caucho o derivados y materiales plásticos, y la sujeción a la capa de rodadura se realiza mediante tornillos o adhesivos químicos que garanticen su total fijación.

3.3.2 Geometría.

Para la implantación en tramos donde las velocidades requeridas estén comprendidas entre 30 y 50 km/h, las características geométricas de los distintos tipos de reductores, serán:

3.3.2.1 Paso peatonal sobreelevado (reductor trapezoidal).

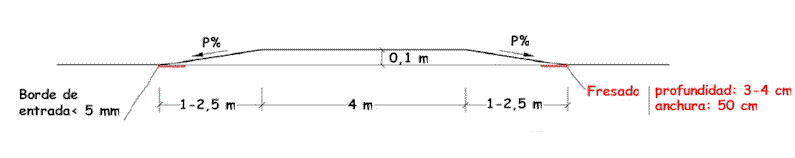

El perfil longitudinal del Reductores de Velocidad trapezoidal comprende una zona sobreelevada y dos partes en pendiente, llamadas rampas, formando un trapecio.

Sus dimensiones serán:



En los casos en que la intensidad de autobuses sea elevada se estudiará la posibilidad de construir pasos sobreelevados combinados o «almohadas» (pendientes distintas para vehículos ligeros y vehículos pesados).

3.3.2.2 Reductor tipo «Lomo de asno» in situ.

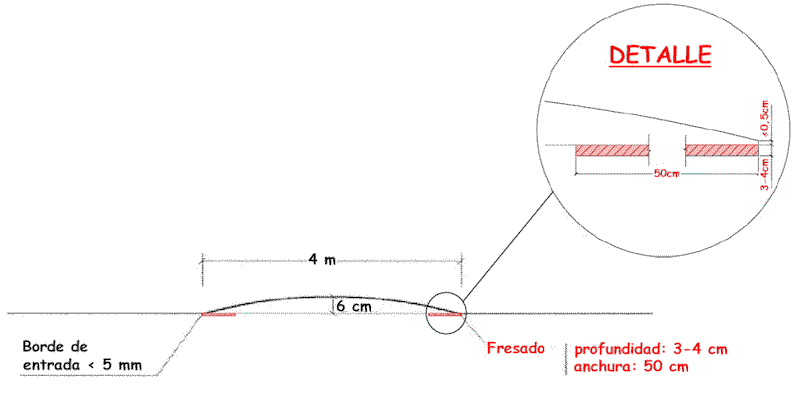

Las dimensiones del Reductores de Velocidad tipo «lomo de asno» ejecutado in situ, que tendrá sección transversal de segmento circular, serán:



3.3.2.3 Reductor prefabricado.

Las dimensiones recomendadas para los Reductores de Velocidad prefabricados en función de la velocidad máxima permitida son:

Velocidad máxima
(km/h)
Longitud (cm)
Altura (cm)
50 60 3



En determinados casos excepcionales por obras o recintos interiores con limitación de velocidades inferiores a 50 km/h se podrán implantar dispositivos prefabricados con las siguientes características geométricas.

Velocidad máxima
(km/h)
Longitud (cm) Altura (cm)
<50 Entre 60 y 120 Entre 5 y 7



3.3.2.3.1 Montaje.

Los reductores prefabricados se componen generalmente de módulos que se ensamblan y fijan al pavimento in situ.

Las operaciones de almacenamiento, transporte, acopio y montaje se realizarán con el cuidado suficiente para no provocar deterioros ni solicitaciones excesivas que pudieran dañar los distintos elementos. Si tras los controles oportunos se detectaran módulos con defectos que pudieran repercutir negativamente en sus condiciones resistentes, de estabilidad o de comportamiento, serían rechazados.

En el montaje se realizará el ensamblaje de los distintos módulos, de modo que el conjunto resultante se adapte a la forma prevista para el dispositivo a instalar.

Los módulos y, por tanto, el dispositivo en su conjunto, se fijarán al pavimento mediante tornillos o adhesivos químicos, respetando las tolerancias relativas a los bordes de entrada (los cuales se indican en el apartado siguiente) y garantizando la estabilidad y el comportamiento de los dispositivos frente al impacto de las ruedas de los vehículos al pasar sobre ellos.

Los tornillos de fijación quedarán perfectamente embutidos en el reductor sin que sobresalga elemento o parte alguna de los mismos con respecto a la superficie del RDV.

3.3.3 Borde de entrada.

El borde de ataque entre la calzada y el Reductores de Velocidad debe ser como máximo de 5 mm de altura; para ello, en el proceso de construcción de los Reductores de Velocidad (RDV) «in situ», se procederá a cajear los extremos transversales al eje de la calzada en una profundidad mínima de 3 a 4 cm y 50 cm de anchura.

3.3.4 Conexión con la acera.

En el caso del paso peatonal sobreelevado, si la acera tuviere una altura superior a 10 cm, y con objeto de facilitar los desplazamientos de personas con movilidad reducida, se procederá a rebajarla en toda la longitud del paso para permitir la continuidad del itinerario peatonal. Esta adecuación de la acera se llevará a cabo con los criterios de diseño precisos y reglamentados, evitando que el desnivel entre la acera y el Reductores de Velocidad trapezoidal sea superior a 1 cm.

3.3.4.1 Drenaje.

Se debe garantizar el drenaje de las aguas que circulan por la calzada de forma que no se produzcan retenciones de agua o encharcamiento en los extremos del Reductores de Velocidad. Entre las posibles soluciones a considerar, se recomiendan las siguientes soluciones:

3.4 Equipamiento.

3.4.1 Señalización.

Tanto en la travesía como en el entorno de los Reductores de Velocidad se dispondrá la señalización que a continuación se detalla, con el objeto de garantizar los objetivos de mejora de la seguridad de la circulación que se persiguen con estos dispositivos.

3.4.1.1 Señalización horizontal.
A) Paso peatonal sobreelevado:

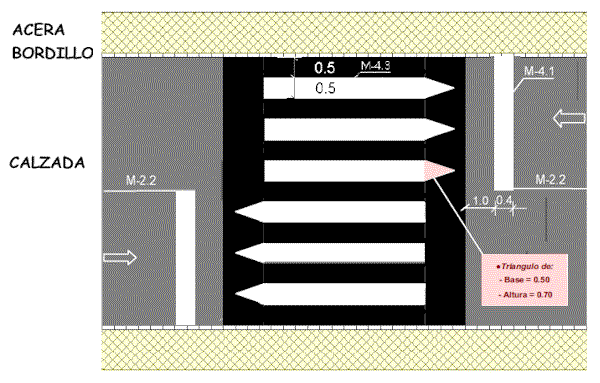

La señalización horizontal que se materializará sobre él estará constituida, de acuerdo con lo dispuesto en el Reglamento General de Circulación y en la Norma 8.2-IC de la Instrucción de Carreteras, por una serie de bandas blancas transversales situadas en el plano superior; de 50 cm de anchura y separación, y replanteadas de forma que su representación final suponga un dibujo simétrico en la sección transversal de los carriles respecto de su eje.

Estas bandas se prolongarán sobre las rampas de acceso y salida hasta la mitad de su longitud, tal y como se indica gráficamente en la figura adjunta.



Se pintarán bandas blancas de 40 centímetros de anchura (M-4.1 - Norma: 8.2-IC), de forma transversal a la calzada, 1 metro antes del inicio de las rampas del paso.

La calidad de la pintura garantizará tanto su durabilidad como el coeficiente de rozamiento exigido en la normativa de carreteras.

B) Reductor tipo «Lomo de asno»:

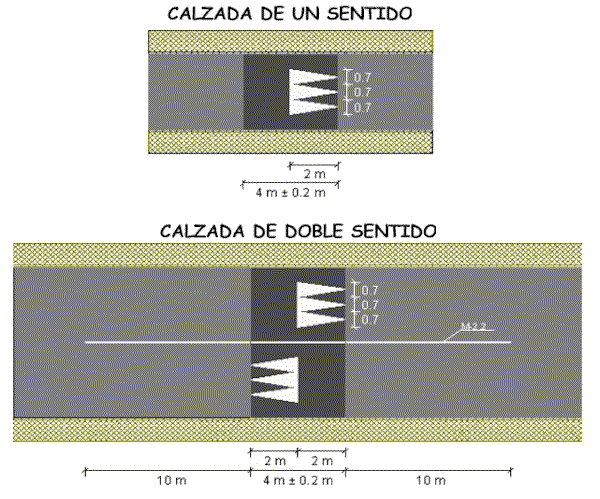

Los Reductores de Velocidad de este tipo no se emplearán como paso de peatones. El diseño incluirá como elementos distintivos del sentido de circulación tres triángulos blancos realizados sobre la parte ascendente del «lomo de asno» (la figura adjunta muestra el caso de los construidos in situ).



El diseño de los Reductores de Velocidad prefabricados será similar al de los realizados in situ, variando la dimensión longitudinal de los triángulos en función de las medidas del reductor.

Cuando la calzada sea de doble sentido, conviene materializar a lo largo de los «lomos de asno» una línea axial continua de tipo (M-2.2; Norma: 8.2-IC), de longitud no inferior a 10 metros a cada lado.

3.4.1.2 Señalización vertical.

Estas recomendaciones contemplan tres tipos de señalización vertical: de entrada al tramo, de advertencia, y de situación.

A) Señalización a la entrada de la travesía:

En las entradas a la travesía, en la misma sección donde se ubique la señal de poblado S-500, o en sus inmediaciones, los de dispositivos reductores de velocidad deben de ir precedidos de las señales siguientes: R-301 de limitación de velocidad, P-15a de advertencia de resalto, y P-20 de «peligro por la proximidad de un lugar frecuentado por peatones».

Estas señales se escogerán, ya sean algunas de ellas o todas, atendiendo a las características del tramo y de los tipos de dispositivos RDV, pudiéndose conjugar la disposición individualizada de cada señal con la disposición conjunta de varias de ellas dentro de un cartel, facilitando así la señalización idónea para cada caso concreto.



La limitación de velocidad se elegirá teniendo en cuenta las características del tramo, pero en ningún caso será superior a 50 km/h.

B) Señalización en la aproximación al RDV:

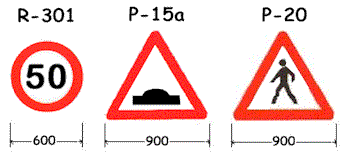

La señalización vertical en aproximación a un reductor de velocidad aislado o a un grupo de reductores sucesivos estará compuesta en general por las señales R-301 (velocidad máxima permitida), P-15a (resalto) y P-20 (proximidad de lugar frecuentado por peatones), dispuestas en ese mismo orden según el sentido de marcha de los vehículos.

La señal P-20 se dispondrá obligatoriamente en el caso de los reductores de tipo trapezoidal con función de paso de peatones.

Dicha señal será recomendable en el caso en que exista un paso de peatones situado a continuación de los reductores de velocidad así como en el caso de presencia significativa de peatones en las márgenes con riesgo de invasión de la calzada por parte de los mismos.

Si el RDV aislado o primero de grupo se encontrara próximo a la puerta de entrada del tramo a considerar, se estudiará la validez de las señales allí dispuestas a los efectos descritos en este apartado, viniendo a sustituir total o parcialmente a la señalización específica de aproximación al RDV.

Donde hubiera limitaciones de espacio, se podrán colocar dos señales en un mismo poste.

La señal P-15a se instalará siempre en la aproximación a un RDV aislado y la P-15 precederá al primero cuando exista más de una reductor.

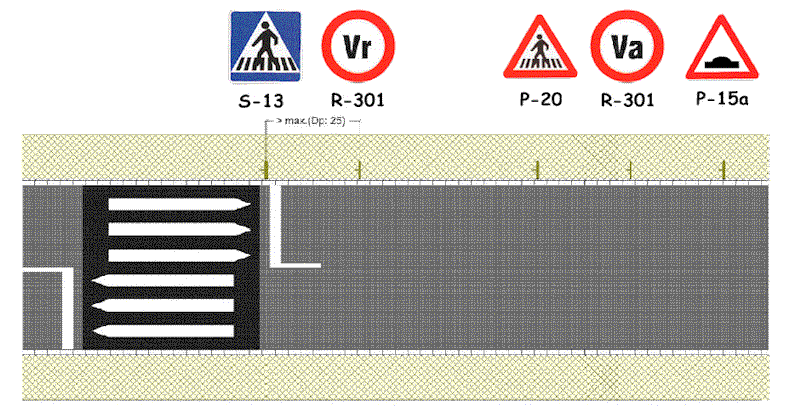

La señal R-301 se instalará siempre en el caso en que la velocidad correspondiente a las características geométricas del reductor sea inferior al límite de velocidad existente en el tramo previo. La distancia entre la señal R-301 y la línea de detención del paso de peatones será igual o superior a la distancia de parada correspondiente a la limitación de velocidad relativa a las características geométricas del reductor y tendrá un valor mínimo de 25 m.



* Cuando sea necesaria.             Dp: Distancia de parada (m) en función de Vr

Va: Límite de velocidad en el tramo de aproximación

Vr: Límite de velocidad correspondiente al paso peatonal sobreelevado

Nota de Carreteros.Org: La señal P-20 que aparece en la anterior figura no se corresponde con la señal P-20 que se muestra en el Reglamento General de Circulación publicado en el BOE de 23-12-03 (formato PDF).



C) Señalización de situación:

En los reductores de velocidad de tipo trapezoidal se colocará inmediatamente antes del paso una señal S-13 de paso peatonal.

En caso de que se considere que esta señal no será percibida con la suficiente antelación, se estudiará la conveniencia de disponer la señal S-13 en báculo, con el objeto de que se pueda percibir desde mayor distancia.

3.4.2 Iluminación.

Todos los dispositivos reductores de velocidad deberán contar con iluminación nocturna, a los efectos de garantizar su visibilidad, localización, y presencia de peatones en su caso, por parte de los conductores. En caso de que exista iluminación en todo el tramo, se deberá destacar la situada sobre los pasos de peatones.
